SCR

+

Serie M serie

vídeo del producto


Ventajas del producto
  • 1 Airend de alta fiabilidad

    Mecanizado por máquina CNC de alta precisión e inspeccionado por máquina de inspección 3D de alta precisión. Alta confiabilidad in situ comprobada en el mercado durante más de 13 años, rotor de perfil 5:6 equipado con cojinetes de fama mundial.

    Eficiencia

  • 2 Motor TEFC estándar IEC

    Grado de protección TEFC, IP 54 (IP 55 opcional), aislamiento de grado F, S1 Duty garantiza un funcionamiento estable incluso en aplicaciones de 24 horas / 7 días. Los rodamientos de motor SKF de primera calidad garantizan una larga vida útil.

    Baja inversión

  • 3 Enfriador de gran tamaño

    Refrigerador de gran tamaño con un margen de reserva del 30 %, garantiza una excelente refrigeración incluso en condiciones ambientales altas, está probado durante más de 10 años en países tropicales, como los Emiratos Árabes Unidos, Arabia Saudita, etc.

    Fiabilidad

  • 4 Componentes básicos de Siemens

    1. Se seleccionan contactores Siemens de gran tamaño, es para una operación estable para garantizar la longevidad, incluso en las aplicaciones de servicio más pesado.

    2. Control PLC inteligente, monitorea todos los parámetros clave de funcionamiento del compresor. El PLC informa sobre 12 alarmas y 13 protecciones de seguridad.

    Conexión morse especial

  • 6 Certificado mundial CE/UL

    Conexión morse especial

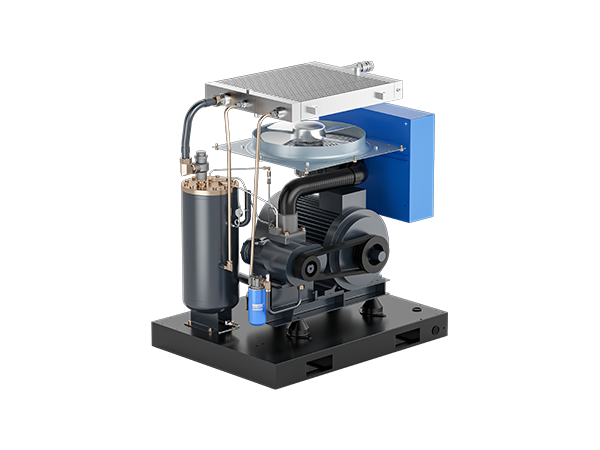

partes del producto

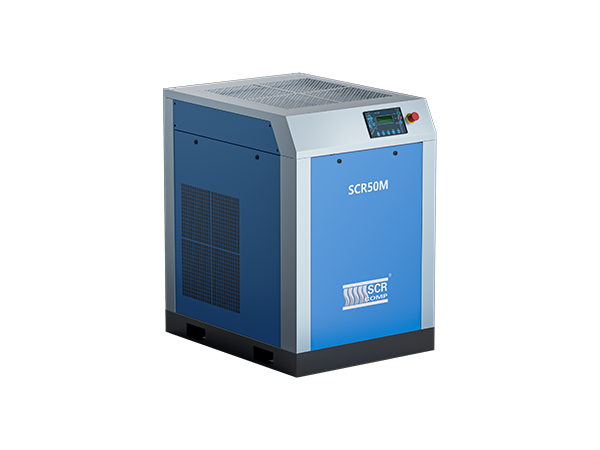

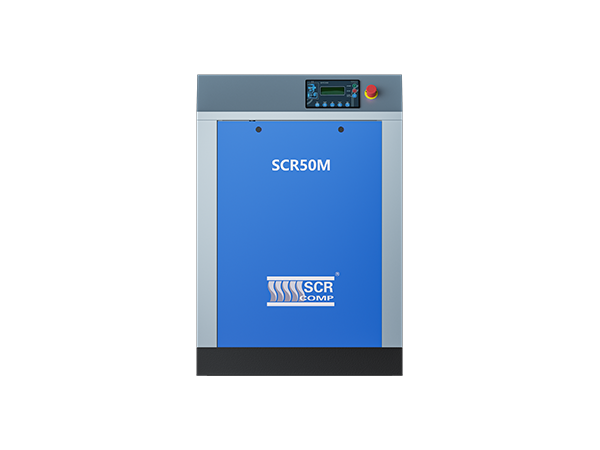

  • Serie de compresores accionados por correa Serie M
  • Serie de compresores accionados por correa Serie M

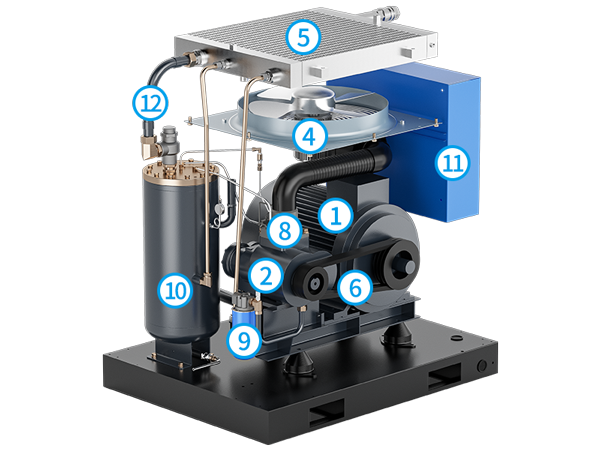

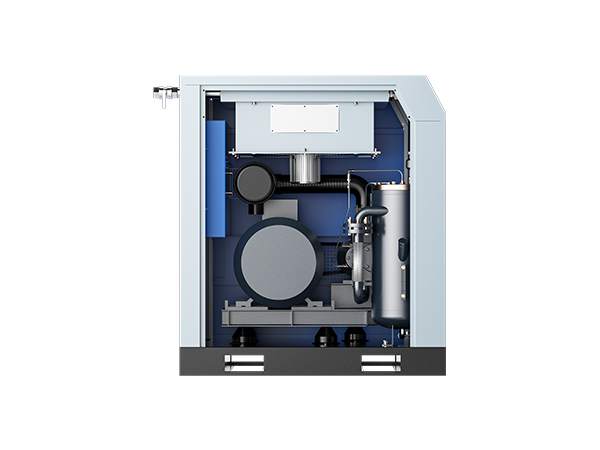

Detalles de producto

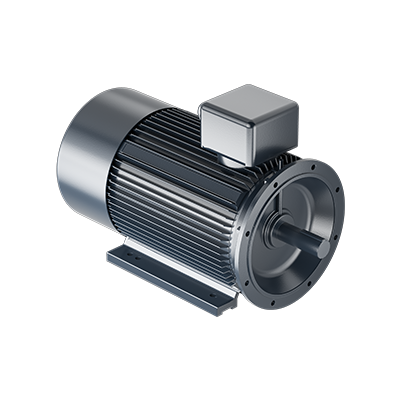

Motor de accionamiento de eficiencia superior
① Motor de accionamiento de eficiencia superior ● Motor IP54/IP55 totalmente cerrado con refrigeración por ventilador (TEFC) de eficiencia superior (aislamiento de clase F) que protege contra el polvo y los productos químicos, etc. ● Funcionamiento estable a largo plazo incluso en entornos hostiles de hasta 55 ℃ (131 ℉)
Elemento de tornillo de última generación
② Elemento de tornillo de última generación ● Airend original • Diseño avanzado de perfiles SAP ● El material de los rotores es acero especial americano ● Rodamientos de elementos SKF superiores de Suecia

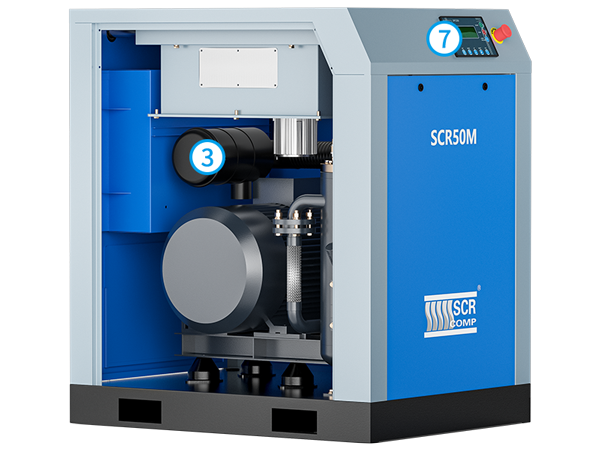

filtro de entrada
③ Filtro de aire superior ● Filtro de aire superior con sistema de filtración y eliminación de polvo de dos etapas con una eficiencia de hasta el 99,9 %, incluso en entornos de trabajo pesado ● Prolonga la vida útil de las piezas y los componentes del compresor, garantiza una alta calidad del aire
ventilador
④ ventilador de refrigeración ● Bajo nivel de ruido ● Alta capacidad para una refrigeración optimizada ● Bajo consumo de energía
Diseño de hielera clásica
⑤ Diseño de enfriador de gran tamaño ● Fácil acceso para mantenimiento ● Pintura con revestimiento anticorrosión en la superficie ● Diseño de hielera de gran tamaño
Impulsado por correa
⑥ Impulsado por correa ● Los cinturones de la marca Optibelt de Alemania garantizan un alto rendimiento y un fácil mantenimiento

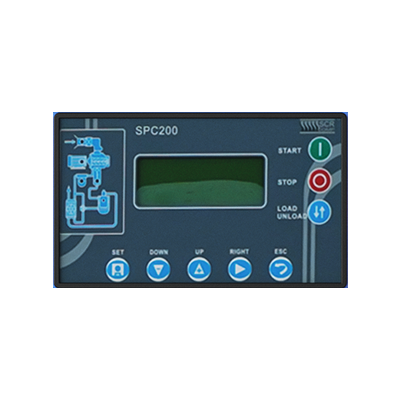

Controlador Plot® Touch
⑦ Controlador inteligente SPC200 ●  Interfaz fácil de usar, operación/mantenimiento/información de alarma en tiempo real.

● Autoprotección y control automático inteligente, proporciona 12 alarmas y 13 protección de seguridad.

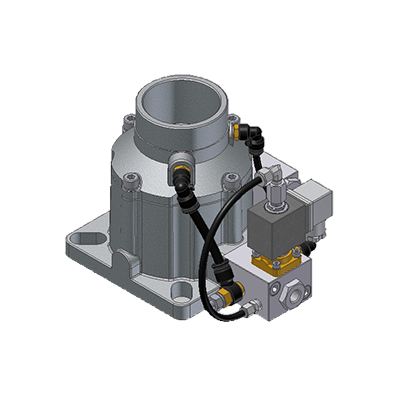

⑧ Válvula de entrada ●  Válvula de succión robusta y avanzada diseñada para funcionamiento pesado.

● Válvula solenoide confiable, vida útil de hasta 2 millones de acciones.

● Diseño simple y fácil de mantener.

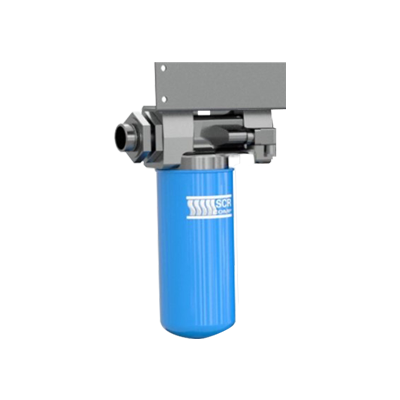

Filtro de aceite
⑨ Filtro de aceite ● Filtrar la suciedad en el aceite lubricado de forma fiable ● Las partículas de aceite se pueden controlar a 0,1 micras ● Asegurar el sistema de aceite suave y bien lubricado
Sistema de separación incorporado
⑩ Tanque de gas de aceite y sistema de separación incorporado ● El tanque de aire y aceite sobredimensionado mejora el efecto ciclónico y maximiza el proceso de separación ● El separador de aceite de alta eficiencia garantiza que el arrastre de aceite sea inferior a 3 ppm. ● Pérdida de presión del sistema: menos de 0.02Mpa
gabinete de control eléctrico
⑪ gabinete de control eléctrico ● Los componentes eléctricos centrales de Siemens se utilizan para mejorar aún más la confiabilidad.
sistema de tuberías internas totalmente de acero
⑫ sistema de tuberías internas completamente de acero ● Todas las tuberías internas de acero se utilizan para evitar fugas y el envejecimiento prematuro que a menudo se observa en las tuberías flexibles. ● Menos pérdida de presión en la tubería
parámetro del producto
Modelo kilovatios HP Capacidad
(m 3 /min) 		Presión
(BAR) 		Dimensión (mm) Peso (KG) Tamaño
SCR7.5M-7 5.5 7.5 0.85 7 900*680*970 250 RC 1/2
SCR7.5M-8 0.8 8
SCR7.5M-10 0.7 10
SCR7.5M-12.5 0.6 12.5
SCR10M-7 7.5 10 1.1 7 900*680*970 250 RC 1/2
SCR10M-8 1 8
SCR10M-10 0.9 10
SCR10M-12.5 0.8 12.5
SCR15M-7 11 15 1.6 7 800*950*1130 380 RC 3/4
SCR15M-8 1.5 8
SCR15M-10 1.4 10
SCR15M-12.5 1.2 12.5
SCR20M-7 15 20 2.3 7 800*950*1130 420 RC 3/4
SCR20M-8 2.2 8
SCR20M-10 1.9 10
SCR20M-12.5 1.7 12.5
SCR25M-7 18.5 25 3.4 7 900*1150*1350 560 Rc1
SCR25M-8 3 8
SCR25M-10 2.7 10
SCR25M-12.5 2.4 12.5
SCR30M-7 22 30 3.8 7 900*1150*1350 580 Rc1
SCR30M-8 3.5 8
SCR30M-10 3.2 10
SCR30M-12.5 2.8 12.5
SCR40M-7 30 40 5.1 7 900*1150*1350 640 Rc1
SCR40M-8 5 8
SCR40M-10 4.2 10
SCR40M-12.5 3.7 12.5
SCR50M-7 37 50 6.5 7 1000*1300*1470 800 Tc1 1/2
SCR50M-8 6.2 8
SCR50M-10 5.7 10
SCR50M-12.5 5.1 12.5
SCR60M-7 45 60 7.7 7 1000*1300*1470 920 Tc1 1/2
SCR60M-8 7.5 8
SCR60M-10 6.8 10
SCR60M-12.5 6 12.5
SCR75M-7 55 75 10.4 7 1600*1350*1700 1540 Rc2
SCR75M-8 9.4 8
SCR75M-10 8.4 10
SCR75M-12.5 7.8 12.5
SCR100M-7 75 100 13.3 7 1600*1350*1700 1650 Rc2
SCR100M-8 13 8
SCR100M-10 11.9 10
SCR100M-12.5 10 12.5

Nota:

La capacidad se mide según el estándar GB3853 (equivalente a ISO1217 Anexo C)

El voltaje estándar es 380V/50HZ/3P, hay otro voltaje disponible.

El mejor rango de capacidad recomendado es 60%-100%.

Alpina/gran altitud, alta temperatura, alta humedad, altas cargas de polvo u otras condiciones de trabajo adversas requerirán diseños personalizados especializados. Estos están disponibles bajo petición especial.

Nos reservamos el derecho de realizar cambios y mejoras en el diseño y la apariencia.

Las especificaciones pueden cambiar sin previo aviso.
