SCR

+

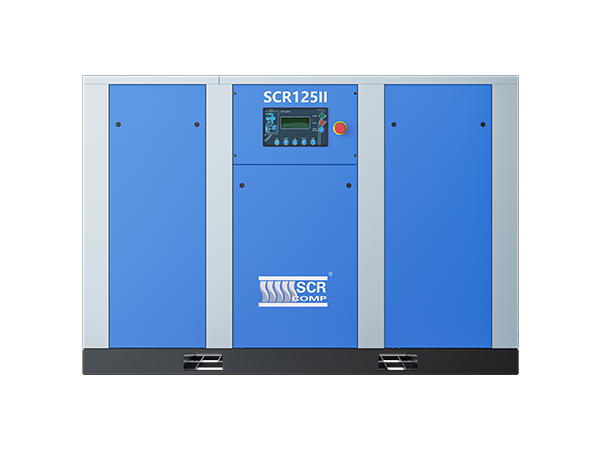

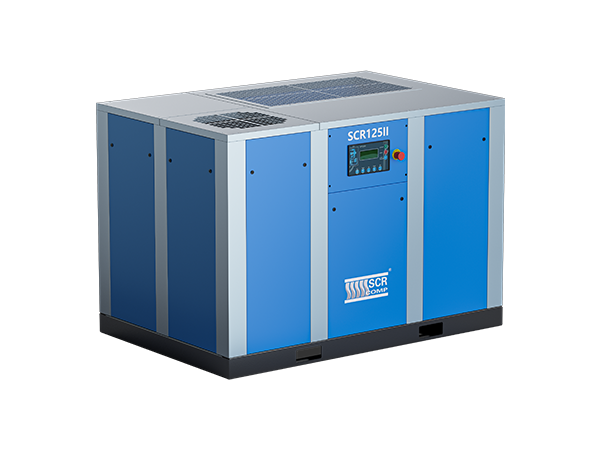

Компрессор серии серии с прямым приводом

видео продукта


преимущества продукта
  • 1 Высоконадежный компрессорный блок

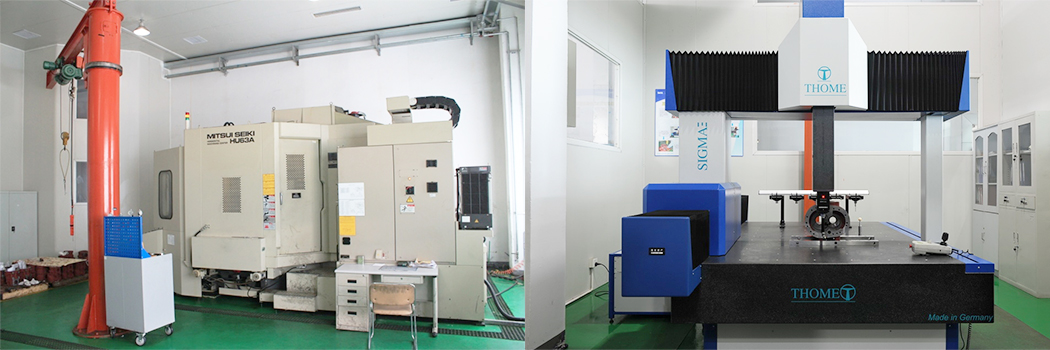

    Обработан на высокоточном станке с ЧПУ и проверен на высокоточном 3D-контроллере. Высокая надежность, подтвержденная на рынке более 13 лет, ротор с профилем 5:6, оснащенный всемирно известным подшипником.

    Эффективность

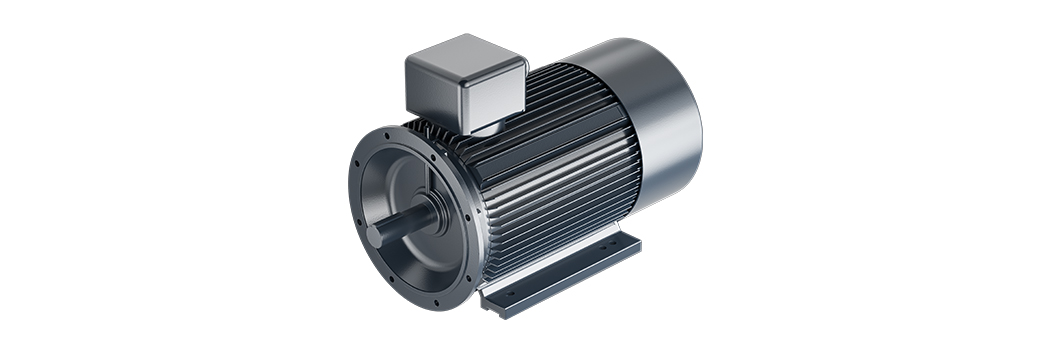

  • 2 Двигатель TEFC стандарта IEC

    TEFC, степень защиты IP 54 (дополнительно IP 55), класс изоляции F, режим S1 обеспечивает стабильную работу даже в условиях 24 часа / 7 дней. Высококачественные подшипники двигателя SKF обеспечивают долгий срок службы.

    Низкие инвестиции

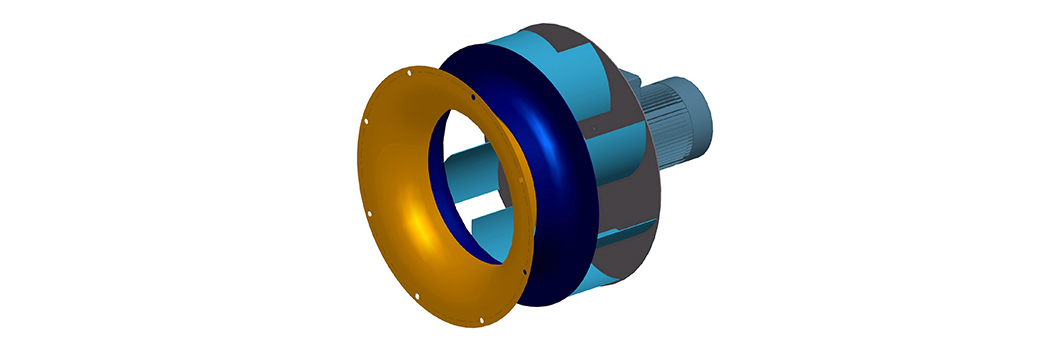

  • 3 Центробежный вентилятор

    Турбовентилятор с низким уровнем шума и высокой эффективностью охлаждения обеспечивает надежную работу компрессора.

    Надежность

  • 4 Основные компоненты Сименс

    1. Выбраны контакторы Siemens увеличенного размера, они обеспечивают стабильную работу, чтобы обеспечить долговечность даже в самых тяжелых условиях эксплуатации.

    2. Интеллектуальный ПЛК контролирует все ключевые рабочие параметры компрессора. ПЛК сообщает о 12 аварийных сигналах и 13 охранных защит.

    Специальное соединение Морзе

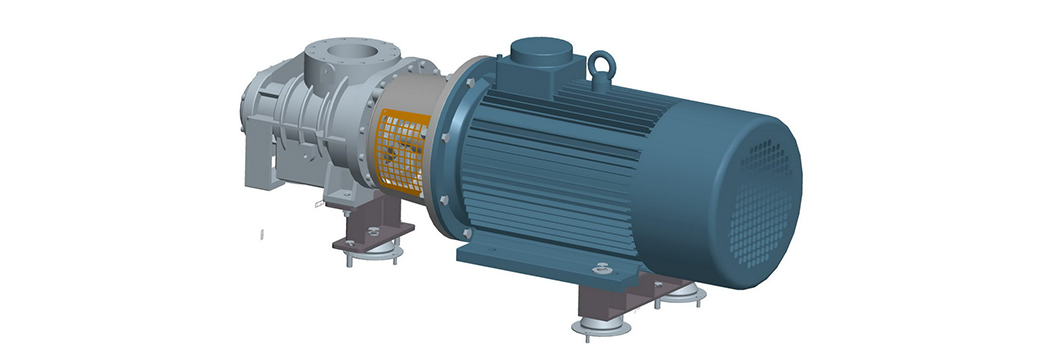

  • 5 Прямой привод между компрессорным блоком и двигателем


    Используется китайская муфта KTR, повышающая надежность.

    Высокая эффективность передачи.

    Низкие обороты компрессорного блока, соответствующие скорости двигателя, продлевают срок службы компрессорного блока.

    Низкая вибрация и низкий уровень шума.

    Двойная система преобразования частоты

  • 6 Всемирный сертификат CE/UL

    Специальное соединение Морзе

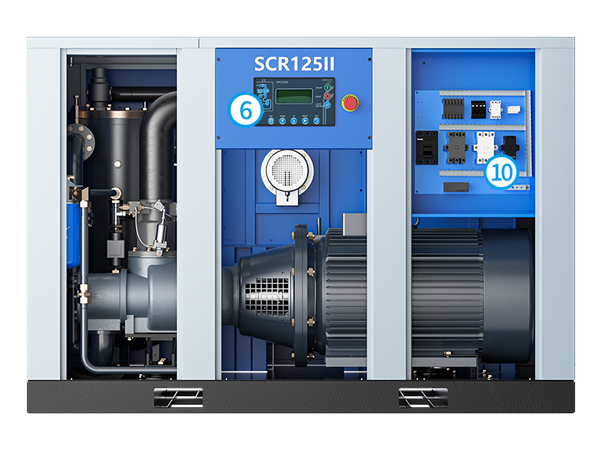

части продукта

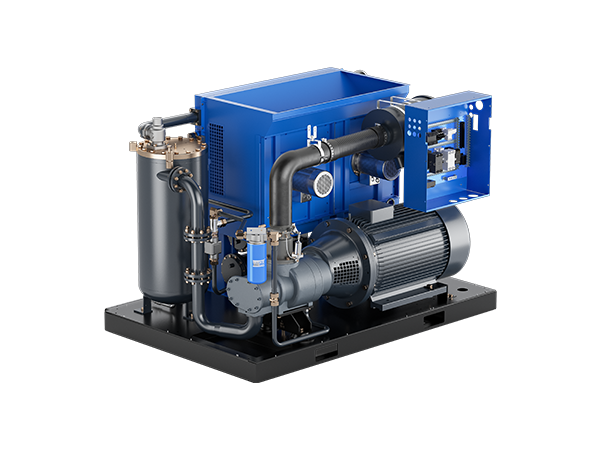

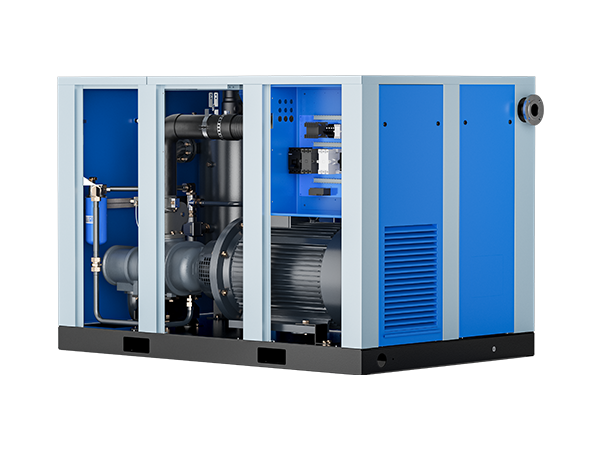

  • Компрессор Seires с прямым приводом серии D
  • Компрессор Seires с прямым приводом серии D
информация о продукте

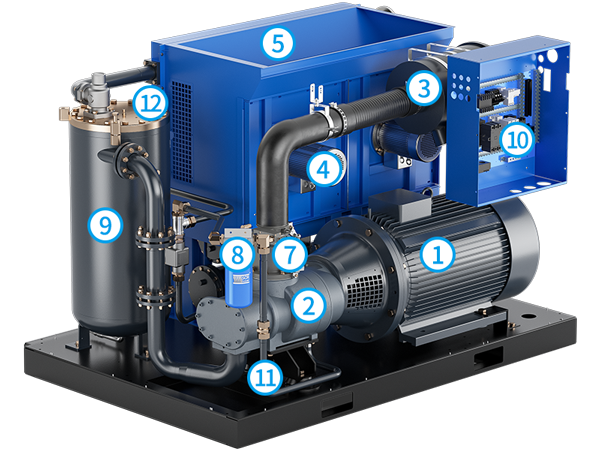

Высокоэффективный приводной двигатель

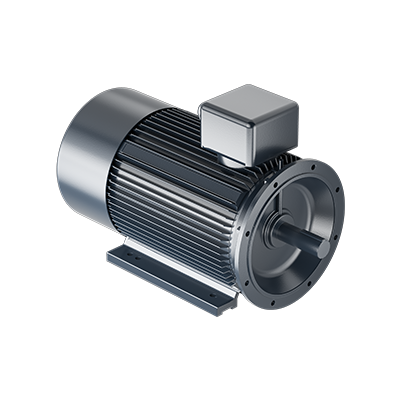

① Высокоэффективный приводной двигатель ● Высокоэффективный полностью закрытый двигатель с вентиляторным охлаждением (TEFC) IP54/IP55 (изоляция класса F) защищает от пыли, химикатов и т. д. ● Длительная стабильная работа даже в суровых условиях при температуре до 55 ℃ (131 ℉)
Современный винтовой элемент
② Современный винтовой элемент ● Оригинальный компрессорный блок • Усовершенствованный дизайн профиля SAP ● Материал роторов – специальная американская сталь. ● Улучшенные шведские подшипники SKF
входной фильтр
③ входной фильтр ● Нано-шкала для тяжелых условий эксплуатации ● точность фильтрации до 99,9% ● Частицы пыли размером менее 0,3 микрона ● Индикатор падения давления
охлаждающий вентилятор
④ охлаждающий вентилятор ● Низкий уровень шума ● Высокая производительность для оптимизированного охлаждения ● Низкое энергопотребление
Классический дизайн кулера
⑤ Крупногабаритный кулер ● Легкий доступ для обслуживания ● Нанесите антикоррозийное покрытие на поверхность ● Крупногабаритный кулер

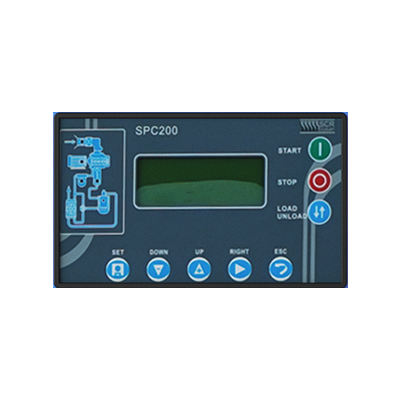

Сенсорный контроллер Plot®
⑥ Интеллектуальный контроллер SPC200 ●  Дружественный интерфейс, информация об эксплуатации/обслуживании/сигнализации в режиме реального времени.

● Самозащита и интеллектуальное автоматическое управление обеспечивают 12 сигналов тревоги и 13 охранных функций.

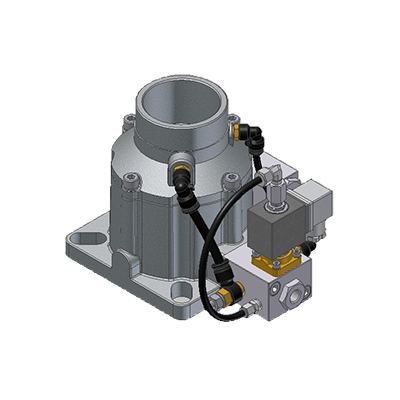

⑦ Впускной клапан ●  Усовершенствованный и надежный всасывающий клапан, предназначенный для работы в тяжелых условиях.

● Надежный электромагнитный клапан, срок службы до 2 миллионов действий.

● Простая компоновка и простота обслуживания.

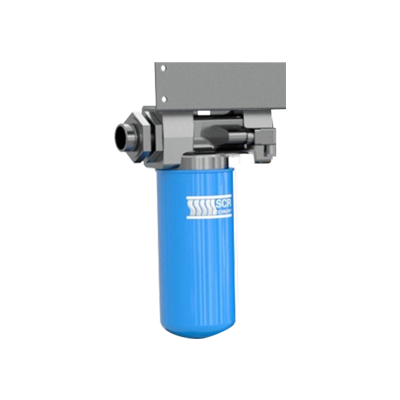

Масляный фильтр
⑧ Масляный фильтр ● Надежная фильтрация загрязнений в смазанном масле ● Частицы масла можно контролировать на уровне 0,1 микрона. ● Обеспечьте бесперебойную работу и хорошую смазку масляной системы.
Встроенная система разделения
⑨ Резервуар для нефтяного газа и встроенная система разделения ● Увеличенный резервуар для воздуха и масла улучшает циклонный эффект, максимизируя процесс сепарации. ● Высокоэффективный маслоотделитель гарантирует, что унос масла составляет менее 3 частей на миллион. ● Потеря давления в системе: менее 0,02 МПа

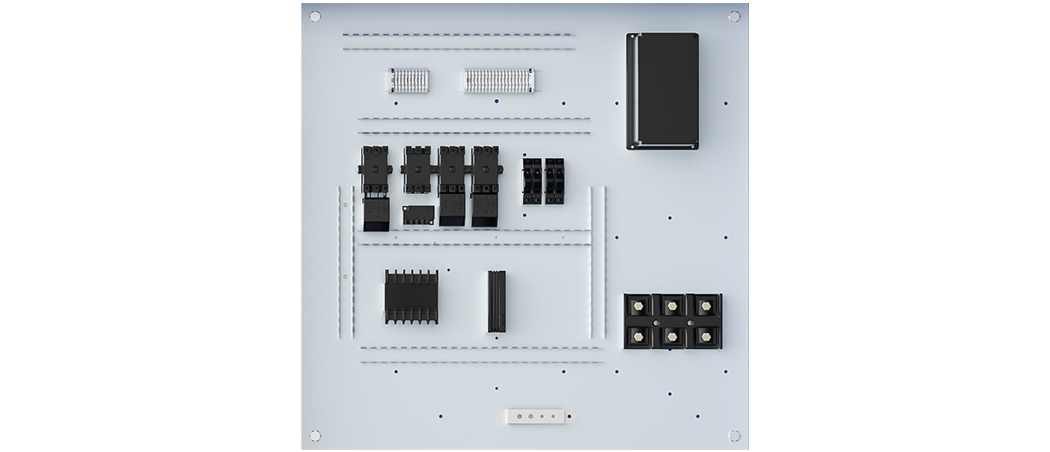

электрический шкаф управления
⑩ электрический шкаф управления ● Основные электрические компоненты Siemens используются для дальнейшего повышения надежности.
цельнометаллическая внутренняя трубная система
⑪ полностью стальная внутренняя трубная система ● Все стальные внутренние трубы используются для предотвращения утечек и преждевременного старения, что часто наблюдается при использовании гибких труб. ● Меньшие потери давления в трубе
параметр продукта
Модель кВт HP Производительность
(м 3 /мин) 		Давление
(БАР) 		Размер (мм) Вес (кг) Размер
SCR125II-7 90 125 16,5 7 2460*1620*1692 2560 DN65
SCR125II-8 16,0 8
SCR125II-10 14,5 10
SCR125II-12.5 12,5 12,5
SCR150II-7 110 150 20,3 7 2460*1620*1692 2650 DN65
SCR150II-8 20,0 8
SCR150II-10 17,5 10
SCR150II-12.5 15,6 12,5
SCR180II-7 132 180 24,5 7 2700*1750*1850 3100 DN65
SCR180II-8 24,0 8
SCR180II-10 21,0 10
SCR180II-12,5 18,0 12,5
SCR220II-7 160 220 29,0 7 2700*1750*1850 3200 DN65
SCR220II-8 28,3 8
SCR220II-10 24,0 10
SCR220II-12,5 21,5 12,5
SCR250II-7 185 250 32,5 7 2700*1820*1850 3450 DN80
SCR250II-8 31,6 8
SCR250II-10 28,3 10
SCR250II-12,5 24,5 12,5
SCR270II-7 200 270 35,1 7 2700*1820*1850 3640 DN80
SCR270II-8 34,5 8
SCR270II-10 30,8 10
SCR270II-12,5 27,8 12,5

Примечание:

Емкость измеряется в соответствии со стандартом GB3853 (эквивалентно приложению C ISO1217).

Стандартное напряжение 380 В/50 Гц/3P, возможно другое напряжение.

Рекомендуемый оптимальный диапазон емкости составляет 60–100 %.

Альпийские/большие высоты, высокая температура, высокая влажность, высокая запыленность или другие неблагоприятные условия работы потребуют специальной индивидуальной конструкции. Они доступны по специальному запросу.

Мы оставляем за собой право вносить изменения и улучшения в дизайн и внешний вид.

Технические характеристики могут быть изменены без предварительного уведомления.
