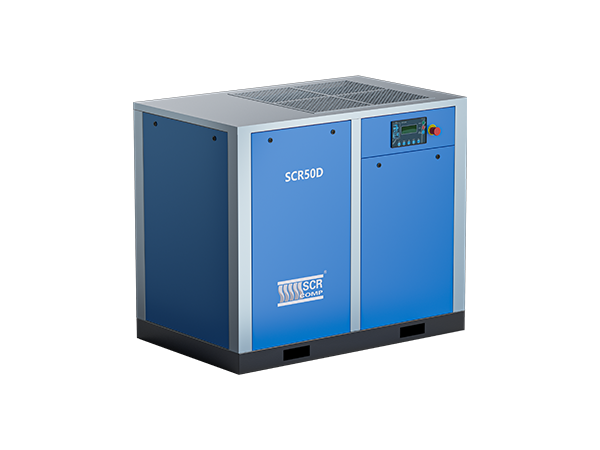

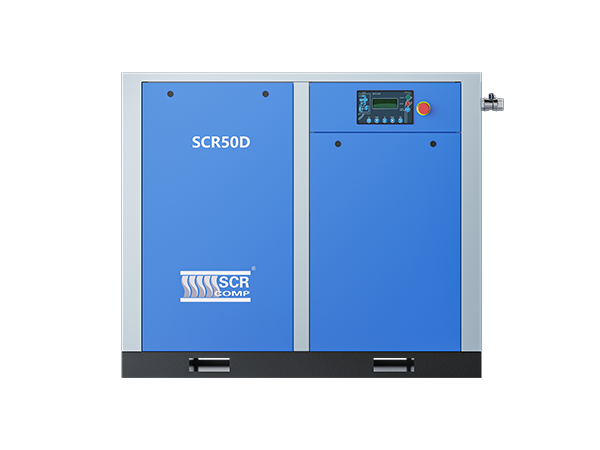

Компрессор серии D с прямым приводом

преимущества продукта
  • 1 Высоконадежный компрессорный блок

    Обработан на высокоточном станке с ЧПУ и проверен на высокоточном 3D-контроллере. Высокая надежность, подтвержденная на рынке более 13 лет, ротор с профилем 5:6, оснащенный всемирно известным подшипником.

    Эффективность

  • 2 Двигатель TEFC стандарта IEC

    TEFC, степень защиты IP 54 (дополнительно IP 55), класс изоляции F, режим S1 обеспечивает стабильную работу даже в условиях 24 часа / 7 дней. Высококачественные подшипники двигателя SKF обеспечивают долгий срок службы.

    Низкие инвестиции

  • 3 Крупногабаритный кулер

    Крупногабаритный кулер с 30-процентным резервом обеспечивает отличное охлаждение даже при высоких температурах окружающей среды, он проверен более 10 лет в тропических странах, таких как ОАЭ, Саудовская Аравия и т. д.

    Надежность

  • 4 Основные компоненты Сименс

    1. Выбраны контакторы Siemens увеличенного размера, они обеспечивают стабильную работу, чтобы обеспечить долговечность даже в самых тяжелых условиях эксплуатации.

    2. Интеллектуальный ПЛК контролирует все ключевые рабочие параметры компрессора. ПЛК сообщает о 12 аварийных сигналах и 13 охранных защит.

    Специальное соединение Морзе

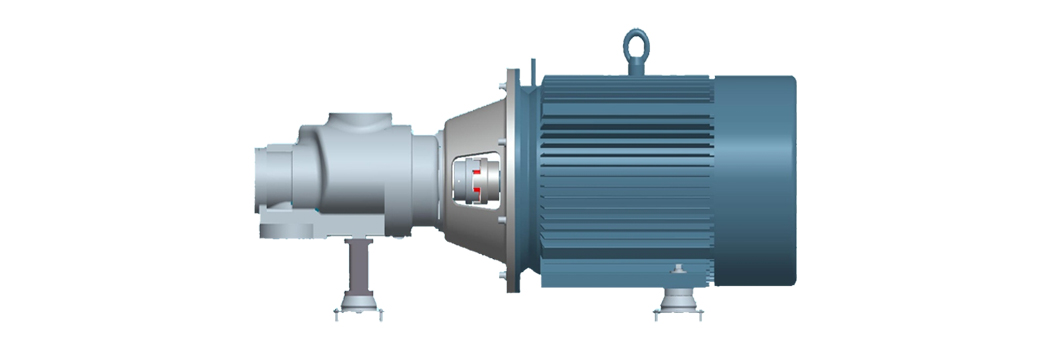

  • 5 1:1 с прямым приводом


    Используется китайская муфта KTR, повышающая надежность.

    Высокая эффективность передачи.

    Низкие обороты компрессорного блока, соответствующие скорости двигателя, продлевают срок службы компрессорного блока.

    Низкая вибрация и низкий уровень шума.

    Двойная система преобразования частоты

  • 6 Всемирный сертификат CE/UL

    Специальное соединение Морзе

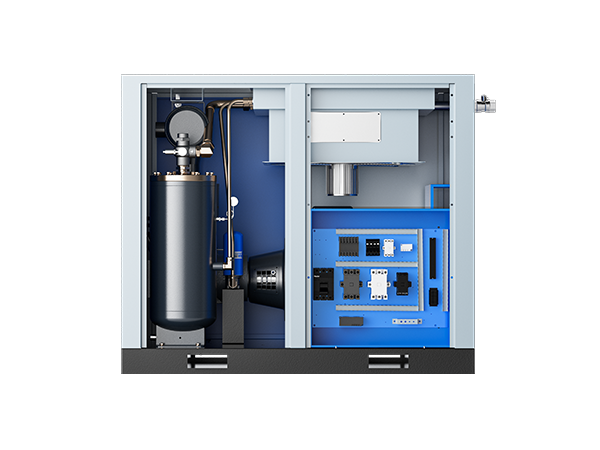

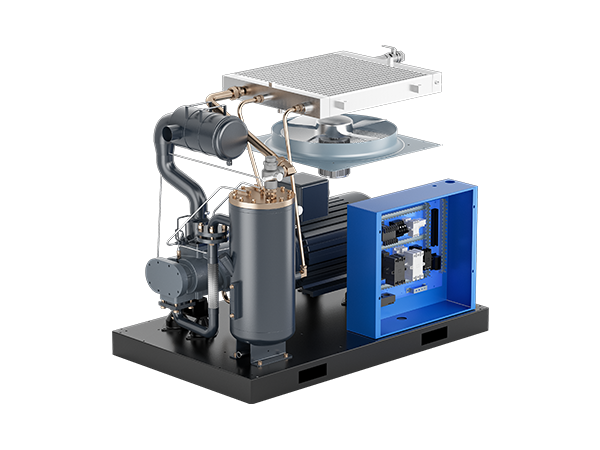

части продукта
  • Компрессор Seires с прямым приводом серии D
  • Компрессор Seires с прямым приводом серии D

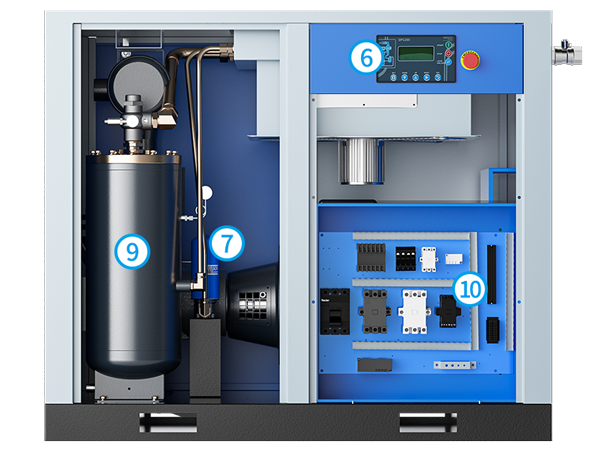

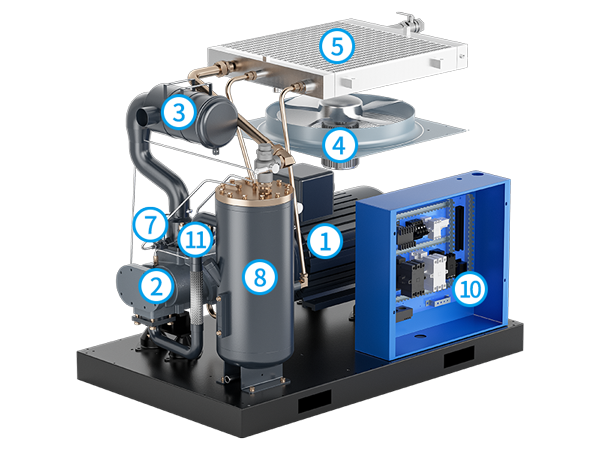

информация о продукте
Высокоэффективный приводной двигатель
① Высокоэффективный приводной двигатель ● Высокоэффективный полностью закрытый двигатель с вентиляторным охлаждением (TEFC) IP54/IP55 (изоляция класса F) защищает от пыли, химикатов и т. д. ● Длительная стабильная работа даже в суровых условиях при температуре до 55 ℃ (131 ℉)
Современный винтовой элемент
② Современный винтовой элемент ● Оригинальный компрессорный блок • Усовершенствованный дизайн профиля SAP ● Материал роторов – специальная американская сталь. ● Улучшенные шведские подшипники SKF
входной фильтр
③ входной фильтр ● Нано-шкала для тяжелых условий эксплуатации ● точность фильтрации до 99,9% ● Частицы пыли размером менее 0,3 микрона ● Индикатор падения давления
охлаждающий вентилятор
④ охлаждающий вентилятор ● Низкий уровень шума ● Высокая производительность для оптимизированного охлаждения ● Низкое энергопотребление
Классический дизайн кулера
⑤ Крупногабаритный кулер ● Легкий доступ для обслуживания ● Нанесите антикоррозийное покрытие на поверхность ● Крупногабаритный кулер
Сенсорный контроллер Plot®
⑥ Интеллектуальный контроллер SPC200 ●  Дружественный интерфейс, информация об эксплуатации/обслуживании/сигнализации в режиме реального времени.

● Самозащита и интеллектуальное автоматическое управление обеспечивают 12 сигналов тревоги и 13 охранных функций.

⑦ Впускной клапан ●  Усовершенствованный и надежный всасывающий клапан, предназначенный для работы в тяжелых условиях.

● Надежный электромагнитный клапан, срок службы до 2 миллионов действий.

● Простая компоновка и простота обслуживания.

Масляный фильтр
⑧ Масляный фильтр ● Надежная фильтрация загрязнений в смазанном масле ● Частицы масла можно контролировать на уровне 0,1 микрона. ● Обеспечьте бесперебойную работу и хорошую смазку масляной системы.
Встроенная система разделения
⑨ Резервуар для нефтяного газа и встроенная система разделения ● Увеличенный резервуар для воздуха и масла улучшает циклонный эффект, максимизируя процесс сепарации. ● Высокоэффективный маслоотделитель гарантирует, что унос масла составляет менее 3 частей на миллион. ● Потеря давления в системе: менее 0,02 МПа
электрический шкаф управления
⑩ электрический шкаф управления ● Основные электрические компоненты Siemens используются для дальнейшего повышения надежности.
цельнометаллическая внутренняя трубная система
⑪ полностью стальная внутренняя трубная система ● Все стальные внутренние трубы используются для предотвращения утечек и преждевременного старения, что часто наблюдается при использовании гибких труб. ● Меньшие потери давления в трубе
параметр продукта
Модель кВт HP Производительность
(м 3 /мин) 		Давление
(БАР) 		Размер
(мм) 		Вес
(кг) 		Размер
SCR10D-7 7,5 10 1.1 7 1053*680*928 250 Рк 1/2
SCR10D-8 1 8
SCR20D-7 15 20 2,4 7 1300*900*1100 530 Rc1
SCR20D-8 2.3 8
SCR20D-10 1,9 10
SCR30D-7 22 30 3,7 7 1380*850*1160 580 Rc1
SCR30D-8 3,6 8
SCR30D-10 3.2 10
SCR40D-7 30 40 5.2 7 1600*1000*1360 840 Rc1 1/2
SCR40D-8 5,0 8
SCR50D-7 37 50 6.2 7 1600*1000*1360 860 Rc1 1/2
SCR50D-8 6.1 8
SCR50D-10 5.6 10
SCR60D-7 45 60 7.3 7 1850*1000*1360 950 Rc1 1/2
SCR60D-8 7.2 8
SCR60D-10 6,8 10
SCR75D-7 55 75 10.2 7 2150*1350*1500 1720 Rc2
SCR75D-8 9,9 8
SCR75D-10 8,5 10
SCR100D-7 75 100 13.3 7 2150*1350*1500 1860 г. Rc2
SCR100D-8 13,0 8
SCR100D-10 11,8 10

Примечание:

Емкость измеряется в соответствии со стандартом GB3853 (эквивалентно приложению C ISO1217).

Стандартное напряжение 380 В/50 Гц/3P, возможно другое напряжение.

Рекомендуемый оптимальный диапазон емкости составляет 60–100 %.

Альпийские/большие высоты, высокая температура, высокая влажность, высокая запыленность или другие неблагоприятные условия работы потребуют специальной индивидуальной конструкции. Они доступны по специальному запросу.

Мы оставляем за собой право вносить изменения и улучшения в дизайн и внешний вид.

Технические характеристики могут быть изменены без предварительного уведомления.
